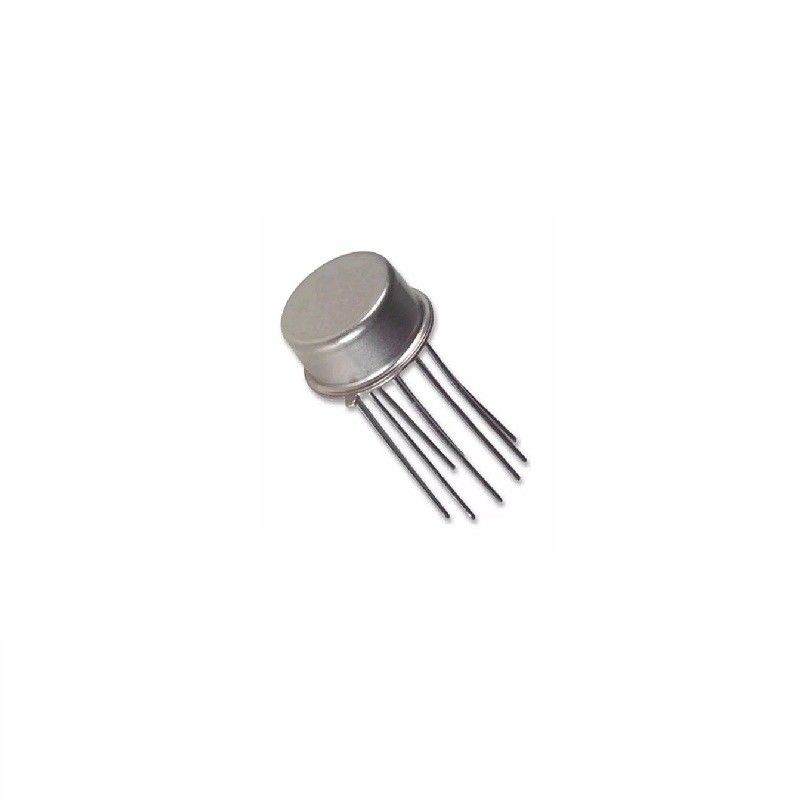

LF156AH/883 Yüksek Hızlı Güçlendirici IC Tek Kanal ±22V 8-Pin TO-5 Paketi
LF156AH/883
,LF156AH/883 Güçlendirici IC
,Tek Kanal Amplifier IC
Eski LF156AH/883 Yüksek Hızlı Amplifikatör
LF156AH/883, güvenilir performans ve geniş voltaj aralığı yetenekleri gerektiren hassas amplifikasyon uygulamaları için tasarlanmış eski bir yüksek hızlı amplifikatördür.Tek kanal konfigürasyonu ile, bu güçlendirici, çeşitli sinyal işleme görevleri için hassas bir güçlendirme sağlar.LF156AH/883, çok çeşitli giriş sinyallerini ve güç gereksinimlerini karşılayabilir.Sistem entegrasyonunda esneklik sağlayan çift güç kaynağı ile çalışır.
Geniş Voltaj Arası, Yüksek Performans, 8-Pin TO-5 Paketi
LF156AH/883, giriş sinyalleri için doğru bir amplifikasyon sağlayan ±20V'de 2 mV'lik maksimum giriş ofset voltajı sunar.ve giriş kayıtsızlık akımı 0.00005 uA ± 20V'de, giriş sinyali bozulmasını en aza indirgenir. Güç kaynağı tipi çift olan bu amplifikatör, verimli güç kullanımına katkıda bulunan ± 15V'de maksimum 7 mA'lık bir güç akımı tüketir.±15V'de tipik 12 V/μs'lik bir döngü hızı ile, LF156AH/883 hızlı yanıt sürelerini ve yüksek frekanslı sinyallerin doğru amplifikasyonunu sağlar.
Tipik giriş gürültü voltaj yoğunluğu, düşük gürültü çalışmasını ve sinyal bütünlüğünü korumayı sağlayan ±15V'de 15 nV/√Hz'dir. Tipik voltaj kazancı 106.02 dB'dir.önemli bir sinyal amplifikasyonuna izin verenLF156AH/883 ayrıca ±15V'de 0.01 pA/√Hz'lik düşük tersine çevrilmeyen giriş akımı gürültü yoğunluğuna sahiptir, sinyal bozulmasını azaltır ve sinyal sadakatini korur.En az 85 dB PSRR (Power Supply Rejection Ratio) ve CMRR (Common Mode Rejection Ratio) ile, LF156AH/883, güç kaynağının ve ortak mod gürültüsünün güçlendirilmiş sinyallere etkisini en aza indirir.
Tipik kazanç bant genişliği ürünü, yüksek frekanslı sinyallerin güvenilir bir şekilde güçlendirilmesini sağlayan 5 MHz'dir.Güçlendirilmiş sinyalin hızlı bir şekilde dengelenmesini sağlamak-55°C'den 125°C'ye kadar geniş bir sıcaklık aralığında çalışan bu amplifikatör, çeşitli endüstriyel uygulamalar için uygundur.basılı devre kartlarına (PCB) kolay bir montaj için uygun delik montajı sunarLütfen LF156AH/883'ün modası geçmiş bir ürün olduğunu ve AB RoHS düzenlemelerine uymayabileceğini unutmayın. Artık üretilmiyor ve piyasada sınırlı bir kullanılabilirliğe sahip olabilir.
Teknik özellikler:
| Özellik | Spesifikasyon |
|---|---|
| Parça Durumu | Eski |
| Güçlendirme Voltajı - Çift | ± 22V |
| Çip başına kanal sayısı | 1 |
| Maksimum Giriş Değiştirme Voltajı (mV) | 2 @ ±20V |
| Maksimum Girdi Değiştirme Akımı (uA) | 0.00001 @ ±20V |
| Maksimum Giriş Tarafsızlık Akımı (uA) | 0.00005 @ ±20V |
| Maksimum besleme akımı (mA) | 7 @ ±15V |
| Güç kaynağı tipi | Çifte |
| Tipik Slew Hızı (V/μs) | 12 @ ± 15V |
| Tipik Giriş Gürültüsü Voltaj yoğunluğu (nV/rtHz) | 15 @ ±15V |
| Tipik Voltaj Artışı (dB) | 106.02 |
| Tipik Dönmez Giriş Akımı Gürültü yoğunluğu (pA/rtHz) | 0.01 @ ±15V |
| Asgari PSRR (dB) | 85 |
| Minimum CMRR (dB) | 85 |
| En az CMRR aralığı (dB) | 85 ila 90 |
| Tipik Kazanç Bant Genişliği Ürünü (MHz) | 5 |
| Tipik Hesaplama Zamanı (ns) | 1500 |
| Desteği Kapatın | - Hayır. |
| Asgari çalışma sıcaklığı (°C) | -55 |
| Maksimum çalışma sıcaklığı (°C) | 125 |
| Çapraz | 9.4 (En fazla) |
| Montaj | Çukurdan |
| Paketin Yüksekliği | 4.7 (En fazla) |
| PCB değişti. | 8 |
| Standart Paket Adı | TO'ya |
| Pin Sayısı | 8 |
| Kurşun şekli | Çukurdan |
